Предохранители и плавкие вставки предохранителей серии ПН 2.


Назначение
Плавкие вставки предохранителей серии ПН 2, ПВ ПН 2-100 gО У3, ПВ ПН 2-250 gО У3, ПВ ПН 2-400 gО У3, ПВ ПН 2-630 gО У3 ТУ 3224-002-27245474-2000 предназначены для защиты электрооборудования промышленных установок и электрических цепей переменного тока с номинальным напряжением 380 В и цепей постоянного тока с номинальным напряжением 220 В при перегрузках и коротких замыканиях.

Изделия сертифицированы в ИЦ ЭТИ ОАО «Электропривод» и ИЦ высоковольтной аппаратуры ОАО «НИИВА», сертификат соответствия № РОСС.RU.ME79.B00305, выдан АНОЦСЭ «Электропривод» г. Москва.

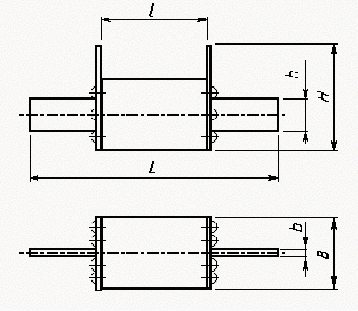

Габаритные размеры плавких вставок приведены на рисунке 21.1 и в таблице 21.2.


Рис. 21.1

Таблица 21.2

Размеры, мм

ПВ ПН2-100

ПВ ПН 2-250

ПВ ПН 2-400

ПВ ПН 2-630

В

40+-2

50+-2

66+-3

80+-3

b

3+-0,3

4+-0,3

6+-,04

6+-0,5

Н

52.5+-3

63+-3

78+-3

94+-3

h

16+-1

28+-1

35+-1

35+-1

L

123+-3,5

141+-3,5

167+-3,5

209+-3,5

l, не>

70,5

70,5

72,5

72,5

Мин. норма упаковки, шт.

18

14

8

4

Плавкие вставки укомплектованные губками предохранителя и изоляторами, в целом составляют предохранитель серии ПН 2.

Гарантийный срок – 2 года.
